Opis

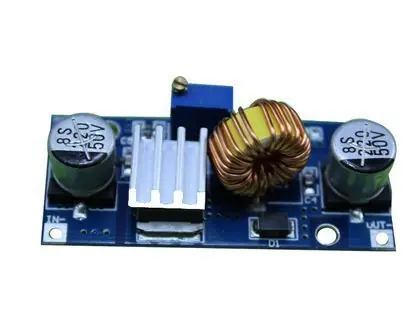

Przetwornica STEP-DOWN XL4015E (obniżająca napięcie) DC/DC z woltomierzem i amperomierzem, wyposażona w podwójny, wyraźny, 4-cyfrowy wyświetlacz LED. Moduł składa się z popularnej przetwornicy Xl4015 o wydajności szczytowej 5A i napięciu wejściowym do 30V.
Przetwornica ta posiada możliwość ustawienia napięcia jak i maksymalnego natężenia po przez potencjometry wieloobrotowe.
Dzięki modułowi wyświetlającemu aktualne parametry na wyjściu w łatwy sposób ustawia się napięcie i pożądany prąd roboczy.
Przetwornicę można wykorzystać na przykład w układach:
– Oświetlenia LED (sterownik prądowy)
– Przetwornica STEP-DOWN
A także jako:
– Zasilacz warsztatowy
– Ładowarka akumulatorów (pakietów): Li-Ion, Li-Pol – (posiada diody stanu ładowania -niebieska i koniec ładowania baterii – czerwona)
Wyjście magistrali TTL pozwala po przez konwerter (TTL – USB) na odbiór danych o napięciu i natężeniu na komputerze.
Takie rozwiązanie pozwoli zbudować np. zasilacz warsztatowy (labolatoryjny), który jest niezbędnym narzędziem w każdym warsztacie. Dzięki swoim niewielkim wymiarom przetwornica ta jest banalnie prosta w transporcie i można ją zabrać ze sobą praktycznie wszędzie.
Dane techniczne
- Nieizolowany moduł prądu stałego
- Napięcie wejściowe: 5V-30V
- Napięcie wyjściowe: 0.8V-30V
- Prąd wyjściowy: maksymalnie 5A! Przy wartościach powyżej 3A należy dostarczyć odpowiednie chłodzenie układowi XL4015! A także nie dopuszczać do zbyt długiej pracy z prądem 5A (patrz temp. pracy).
- Wydajność konwersji: 95% (najwyższa)
- Częstotliwość przełączania: 48KHz – 180KHz
- Tętnienia wyjściowe: 50mV (max) przepustowość 20M
- Regulacja obciążenia: ± 0.5%
- Regulacja napięcia: ± 2,5%
- Temperatura pracy: -40 ℃ do + 85 ℃
- Wymiary: 51 x 26,3 x 14 (Dł. * Szer. * Wys) (mm)
- Dokładność pomiaru: 0,1%
- Odświeżanie: około 200ms
- Wyświetlacz: 0.28 „cyfrowa rura
- Zakres prądowy 0A-5A
- Zakres napięcia 5V-30V
- Impedancja wejściowa: 50 miliOhm
- Kolor wyświetlacza: Czerwony
- Rodzaj magistrali: TTL – 9600bps
