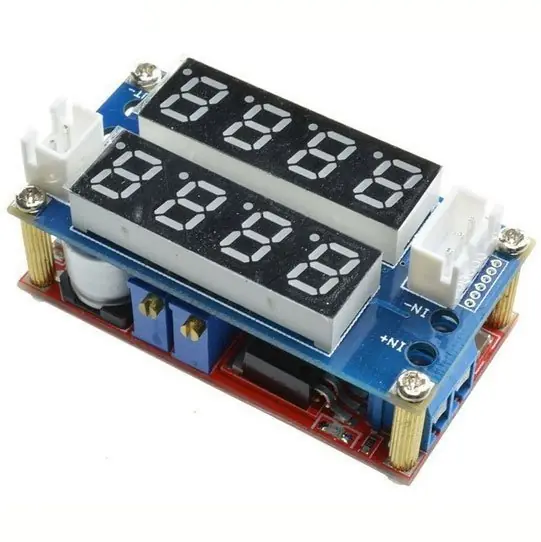

Przetwornica LM2596S z woltomierzem – DC-DC 2-35V – 3A – step-down
Wysoko prądowa (3A), dowolnie ustawiana przetwornica z wbudowanym woltomierzem. Napięcie wyjściowe regulowane od 2V do 35V.
Prosty i wygodny sposób na wykonanie własne zasilacza z pomiarem napięcia.
Opis produktu:
- Uniwersalna przetwornica z regulowanym napięciem wyjściowym oraz wmontowanym w płytę woltomierzem
- Woltomierz umozliwia pomiar napięcia wejściowego i wyjściowego (przełącznik na płytce).
- Wejściowe
- Wyjściowe
- Zasilacz umożliwia precyzyjną regulację napięcia wyjściowego w dużym zakresie LM2596S DC-DC 2-35V / max. 3 A
- Moduł posiada zabezpieczenie zwarciowe (przy zwarciu wyprowadzeń przetwoernicy)
- Uwaga – przetwornica reguluję napięcie obniżając (nie podnosi napięcia). Napięcie zasilające musi być większe od napięcia odbiorczego.
Parametry:
- Napięcie wyjściowe regulowane : 2,5-35V – regulowane
- Napięcie wejściowe: 4,5-40V – musi być wiekszę niż wyjściowe
- Prąd wyjściowy: 2A, maksymalny 3A (wymagany jest dodatkowy radiator)
- Moc wyjściowa: 75W
- Wydajność: Max 92%
- Częstotliwość: 150kHz
- Temperatura pracy: -40 ℃ do +85 ℃ (moc w 10W)
- Zabezpieczenie przed zwarciem: ograniczenie prądu do 5A, Auto-CV
- Waga: 35g
- Rozmiar: 65x35x18 mm
UWAGI:
- Niewłaściwe podłączenie polaryzacji zasilania powoduje uszkodzenie przetwornicy
- To urządzenie jest przeznaczone dla doświadczonych majsterkowiczów, wymagana jest podstawowa wiedza z elelktroniki i umiejetność lutowania. Firma nie ponosi odpowiedzialności za szkody wynikłe z braku umiejętności lutowania lub instalacji elektrycznych źle wykonanej.
- Sprawdzić napięcie wyjściowe i dostosować potencjometrem właściwego a dopiero potem podłączać urządzenie obiorcze
