Opis

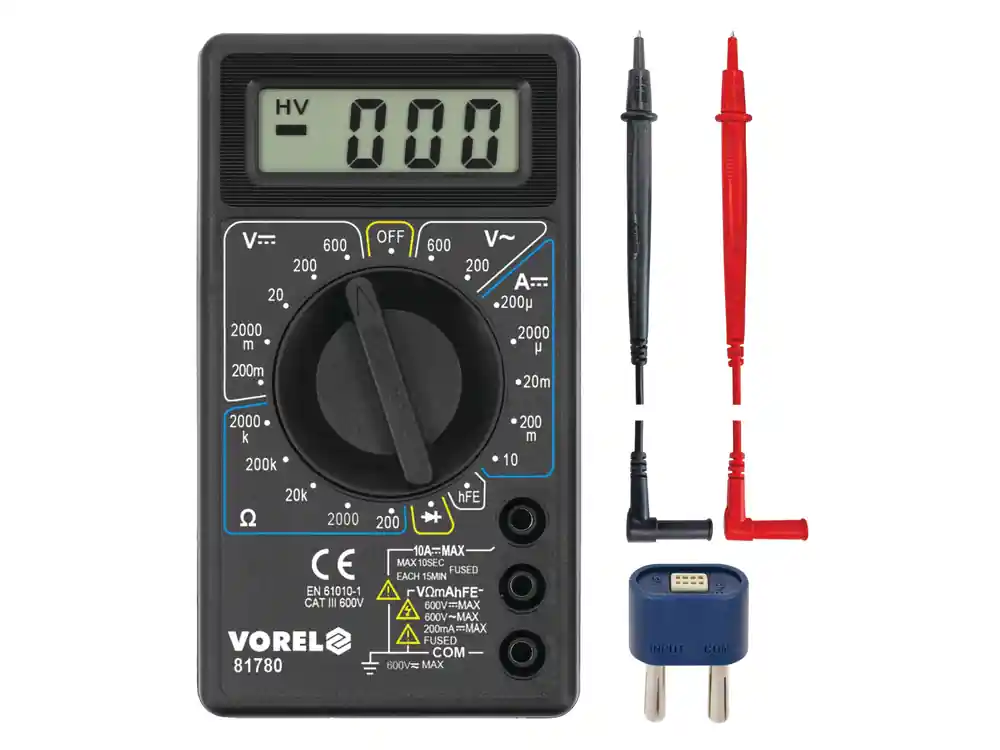

Miernik uniwersalny 81780 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych pomiarów elektrycznych.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-500 V
- pomiar napięcia stałego: D.C. 0-500 V
- pomiar natężenia prądu stałego: D.C. 0-5 A
- pomiar rezystancji: 0-2 MΩ
- test diody: IF 1 mA, UR 1,5 V
Dodatkowe pomiary:
- test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru miernika 81780 dla tego zakresu to: ±(1,2% + 10), rozdzielczość 1 V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
- obliczenia: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania235 V = 235 ± 12,82 V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,08 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik 81780 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.
Dodatkowe informacje:
- wyświetlacz LCD,maksymalny wyświetlany wynik: 1999
- w zestawie sondy pomiarowe
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa sztucznego
- wskaźnik niskiego poziomu baterii
- zasilanie: bateria 9 V (6F22)
Opis wizualny:
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik – w innym wypadku ryzykujemy uszkodzenie urządzenia.
Ostrzeżenia dotyczące użytkowania:
Oferowany miernik nie jest przyrządem pomiarowym w rozumieniu ustawy „Prawo o miarach”.
